mit Experten Christian Stone von CPT (Concrete Preservation Technology Ltd)
Zusammenfassung
Eine Opferanode aus Zink liefert rund ein Volt Spannung gegenüber Stahl – genug, um Bewehrung dauerhaft zur Kathode zu machen, ganz ohne externe Stromquelle. Christian Stone, Lead Material Scientist bei CPT, erklärt im Gespräch, warum galvanische Systeme in Nordamerika, Großbritannien und Australien längst Standard sind, während im DACH-Raum fast ausschließlich Fremdstrom-KKS verbaut wird. Und warum das kein Qualitätsurteil ist, sondern eine Frage der Historie und der Umgebungsbedingungen.
Warum Fremdstrom-KKS im DACH-Raum dominiert
Fremdstrom-Systeme kamen in den 1950ern auf und setzten sich in den USA in den 1970er- und 80er-Jahren durch – lange bevor galvanische Anoden an der University of Aston in Großbritannien erforscht wurden und sich über Kanada, die USA und UK verbreiteten. Normen wurden ursprünglich für konstanten Fremdstrom geschrieben; galvanische Systeme liefern dagegen einen reaktiven, variablen Strom, der in diese Normen nicht passt. Länder mit wenig Küste und wenig Taumittelsalz, wie große Teile Deutschlands, hatten schlicht weniger Chloridprobleme und damit weniger Anlass, nach einer Alternative zu suchen.
Australien zeigt das Gegenteil: Fast die gesamte Infrastruktur liegt an der Küste, mit hoher Chloridbelastung. Fremdstromanoden aus Titan erzeugen bei der Elektronenabgabe Sauerstoff und Wasserstoffionen – bei viel Chlorid entsteht daraus Salzsäure, die Mörtel und Beton angreift. Zink korrodiert dagegen ohne nennenswerte Säurebildung. Länder mit viel Taumittelsalz oder Meerwasserkontakt – salzige Umgebungen generell – sind deshalb empfänglicher für galvanische und hybride Lösungen.
„One is not necessarily intrinsically better than the other. They’re better in different environments, and they have different trade-offs, which in engineering terms is everything.“ — Christian Stone, CPT
Wie eine Opferanode physikalisch funktioniert
Stahl in zwei unterschiedlich aggressiven Milieus bildet von selbst eine Batterie: Der kontaminierte, aktivere Bereich wird zur Anode und korrodiert, der passive Bereich zur Kathode und wird zunehmend alkalischer – ein sich selbst verstärkender, beschleunigender Prozess. Verbindet man Stahl mit Zink, das rund ein Volt negativer liegt, übernimmt das Zink die Anodenrolle. Es korrodiert sacrificially, der gesamte Bewehrungsstahl wird zur Kathode, baut eigene Alkalität auf und stößt Chlorid- und Sulfationen ab.
Der Stromfluss ist dabei inhärent reaktiv: Mehr Feuchtigkeit, mehr Ionen oder höhere Temperatur senken den elektrischen Widerstand im Beton, die Anode liefert automatisch mehr Strom – genau dann, wenn das Korrosionsrisiko steigt. Ohne Rechner, ohne Stromnetz, ohne Nachregeln.
Grenzen und frühe Fehler bei galvanischen Anoden
Zink kann in bestimmten pH-Bereichen passiv werden, vor allem durch die Bildung von Calciumhydroxyzinkat. Frühe Anodentypen vor über 30 Jahren nutzten teils Lithiumhydroxid, um den pH-Wert hochzuhalten und das Zink aktiv zu halten – gerieten aber durch Lagerung und Teilkarbonatisierung vor dem Einbau bereits mit reduzierter Reserve auf die Baustelle. Heutige Anodenchemien sind laut Stone deutlich ausgereifter und mit Rückkopplungsmechanismen gegen Passivierung und Selbstkorrosion ausgestattet.
In stark widerstandsfähigen Umgebungen – latexmodifizierter Beton, sehr trockenes Mauerwerk, Terrakottafassaden mit Stahlrahmen – reicht die Antriebsspannung von rund einem Volt oft nicht aus. Hier liefert Fremdstrom mehr Strom, weil kein Spannungsabfall an der Titananode die Energie „auffrisst“.
- Marine und taumittelbelastete Umgebungen: Domäne der galvanischen Anode
- Sehr resistive Medien (Terrakotta, latexmodifizierter Beton): eher Fremdstrom
- Sehr hohe, bereits „durchgebrannte“ Korrosionsraten: Hybrid oder ICCP nötig
- Frühstadium mit hohem Chlorid, aber noch moderater Korrosionsrate: Galvanik oft ausreichend

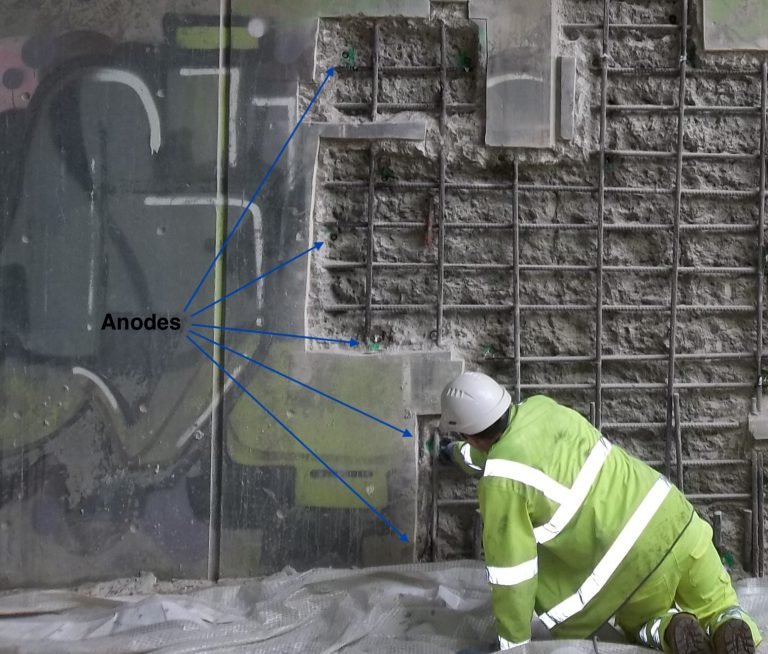

Der Halo-Effekt bei Patch-Reparaturen
Eine klassische Instandsetzung ersetzt den am stärksten kontaminierten Beton durch alkalisches, hochwertiges Reparaturmaterial. Der Stahl darin wird passiv und zur Kathode – der angrenzende, weiterhin kontaminierte und durch den Abbruch mikrogerissene Bestand wird zur neuen Anode und korrodiert beschleunigt. Genau deshalb reißen viele Flächen rund um Patch-Reparaturen schon nach drei bis fünf Jahren wieder auf, ein Instandsetzungszyklus, der sich fortpflanzt.
Zinkanoden rund um den Reparaturbereich zwingen den angrenzenden Stahl zur Kathode und erweitern den Schutzbereich effektiv um rund 40 Zentimeter pro Seite, ohne dass dafür zusätzlicher Beton ausgetauscht werden muss. Selbst nach Verbrauch des Zinks bleibt der Übergang zwischen altem und neuem Milieu durch den Alkalitätsaufbau weniger scharf – ein Resteffekt, der über die reine Lebensdauer der Anode hinausgeht.
„You’re basically extending the size of your patch repair by about 40 centimetres on every side without having to pay for that concrete.“ — Christian Stone, CPT
Hybridsysteme: stark am Anfang, wartungsarm danach
Hybridsysteme wurden vor gut 20 Jahren entwickelt, um die Stärken beider Welten zu kombinieren: anfänglich mit temporärer Stromquelle wie ein Fremdstrom-System betrieben, dann dauerhaft galvanisch über die Zinkanode weitergeführt. Nach etwa 50 Kilocoulomb pro Quadratmeter Stahloberfläche verschiebt sich der pH-Wert der Stahlumgebung von rund 7 auf etwa 12,7 – eine substanzielle Realkalisierung, die über Zink schneller erreicht wird als über Titan, weil kein Spannungsabfall an der Titananode Energie kostet.
Referenzprojekte wie die White Adder Bridge (Schottland, A-Straße) und ein Pier an der Themse laufen seit rund 20 Jahren mit Hybridanoden und manganoxid-Referenzelektroden zur Messung von Stahlpotenzial, Strom und Polarisation. Bei Flutereignissen steigt der Strom messtechnisch um den Faktor 20 nahezu augenblicklich an und korreliert direkt mit lokalen Regenfall- und Pegeldaten. Der Wartungsaufwand über 20 Jahre: ein SIM-Kartenwechsel an einer Brücke, ein Batteriewechsel alle fünf Jahre am Pier.
„With galvanic and hybrid systems, they are self-regulating as long as they are properly designed and installed.“ — Christian Stone, CPT
FAQ
Was ist der Unterschied zwischen galvanischem und Fremdstrom-Korrosionsschutz?
Galvanische (Opfer-)Anoden aus Zink erzeugen ihre Schutzspannung selbst, ganz ohne externe Stromquelle, und reagieren automatisch auf Feuchtigkeit und Chloridgehalt. Fremdstrom-Systeme (ICCP) benötigen eine externe Stromversorgung, liefern dafür aber konstanten, regelbaren Strom und eine stärkere initiale Wirkung.
Wie lange hält eine galvanische Anode im Beton?
Laut Christian Stone sind rein galvanische Systeme auf etwa 30 Jahre ausgelegt, Hybridsysteme auf bis zu 50 Jahre. Fremdstrom-Systeme werden theoretisch mit bis zu 70 Jahren angegeben, benötigen dafür aber laufende Wartung und funktionierende Zonierung.
Wann sollte man statt einer galvanischen Anode ein Fremdstrom- oder Hybridsystem wählen?
Bei sehr hohen, bereits weit fortgeschrittenen Korrosionsraten, in stark widerstandsfähigen Materialien wie Terrakotta oder latexmodifiziertem Beton, oder wenn sehr schnell ein starker initialer Schutz benötigt wird. In moderat kontaminierten oder frühzeitig erkannten Fällen reicht eine galvanische Lösung oft aus.
