Wie Muonen, KI und 3D-Scans Spannkabel, Korrosion und Hohlstellen in Betonbrücken sichtbar machen.
mit Andreas Magnus Schneider von GScan
Höre die Podcast Folgen und hinterlasse Kommentare
Zusammenfassung
Muonen werden zunehmend für die Betoninspektion und Brückeninspektion eingesetzt. Durch die Analyse kosmischer Teilchen können innere Strukturen von Betonbauwerken zerstörungsfrei sichtbar gemacht werden – darunter Spannkabel, Hohlräume, Materialunterschiede und komplexe Bewehrungsanordnungen. Im Podcast mit Andreas Schneider von G-Scan diskutieren wir die physikalischen Grundlagen, konkrete Anwendungsfälle sowie den Einsatz von KI zur Auswertung großer Datenmengen.
Wie funktionieren Muonen in der Betoninspektion?
Muonen entstehen durch kosmische Strahlung in der Atmosphäre und treffen permanent auf die Erdoberfläche. Nach Angaben aus dem Podcast erreichen ungefähr 10.000 Muonen pro Minute und Quadratmeter die Erde. Diese Teilchen durchdringen Betonbauwerke nahezu ungehindert und werden abhängig von Materialdichte und atomarer Struktur unterschiedlich abgelenkt.
Durch die Messung der Eintritts- und Austrittswinkel können dreidimensionale Rekonstruktionen des Bauwerksinneren erzeugt werden. Im Gegensatz zu Röntgenverfahren wird dabei keine künstliche Strahlungsquelle benötigt.
Mögliche Anwendungsbereiche:
- Spannkabel und Hüllrohre
- Bewehrungsanordnungen
- Hohlräume
- Materialwechsel
- lokale Dichteänderungen

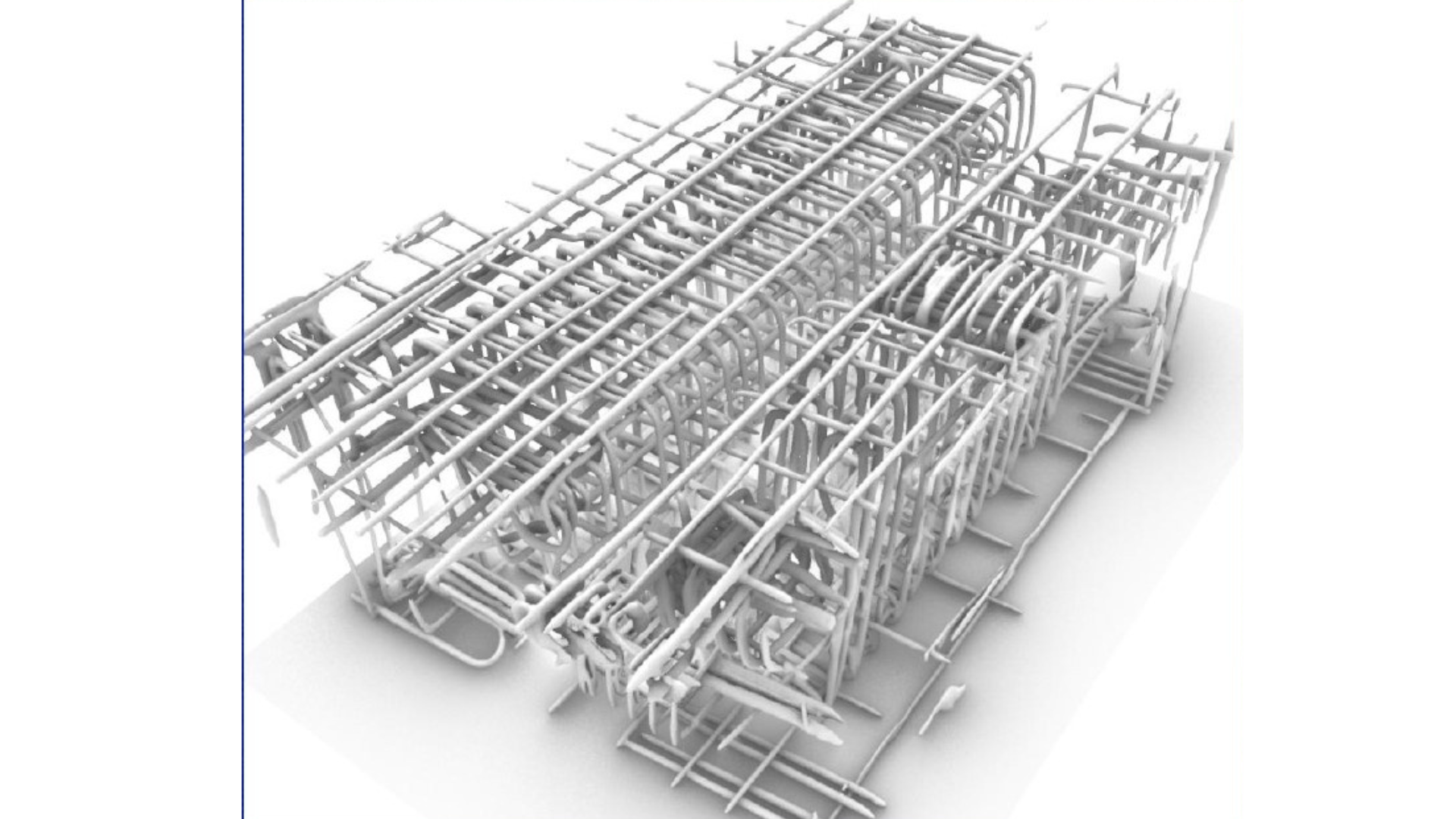

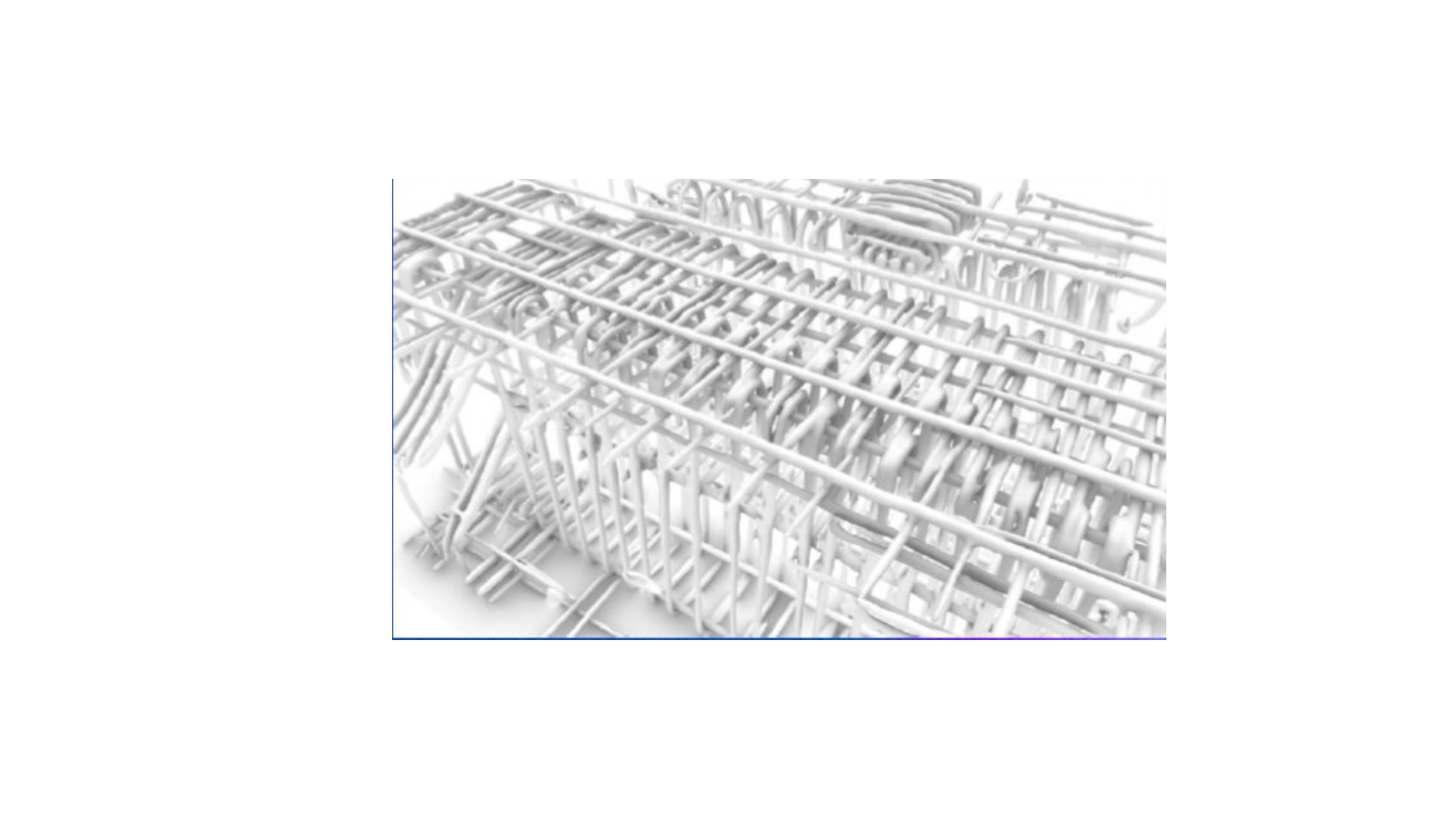

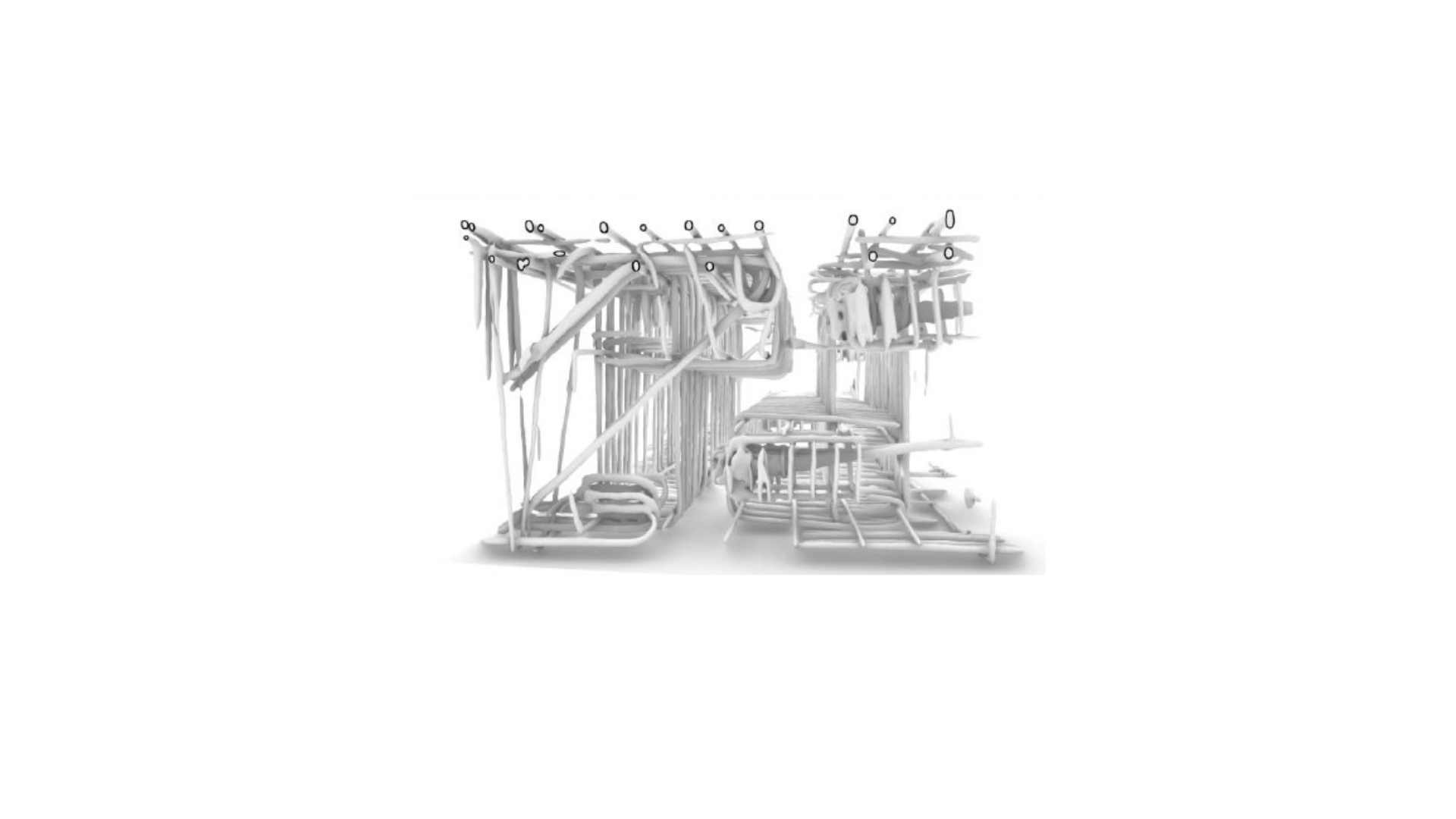

Half-Joint-Brücken als anspruchsvoller Anwendungsfall
Ein zentrales Thema des Podcasts waren sogenannte Half-Joint-Brücken, insbesondere in Großbritannien. Diese Konstruktionen besitzen hochkomplexe Bewehrungsführungen in kritischen Bereichen. Mehrere Bewehrungslagen, Wassereintritt und lokale Detailzonen erschweren häufig klassische Prüfverfahren.
Gerade bei solchen Bereichen stößt die klassische Betoninspektion teilweise an Grenzen.
Falls du mehr über etablierte zerstörungsfreie Prüfverfahren erfahren möchtest – beispielsweise Ground Penetrating Radar (GPR), Ultraschall, Wirbelstrom, Potentialfeldmessungen oder Impact Echo – findest du hier eine ausführliche Folge: https://concrete-ly.com/betoninspektion-gpr-ultraschall-und-ki-im-einsatz/

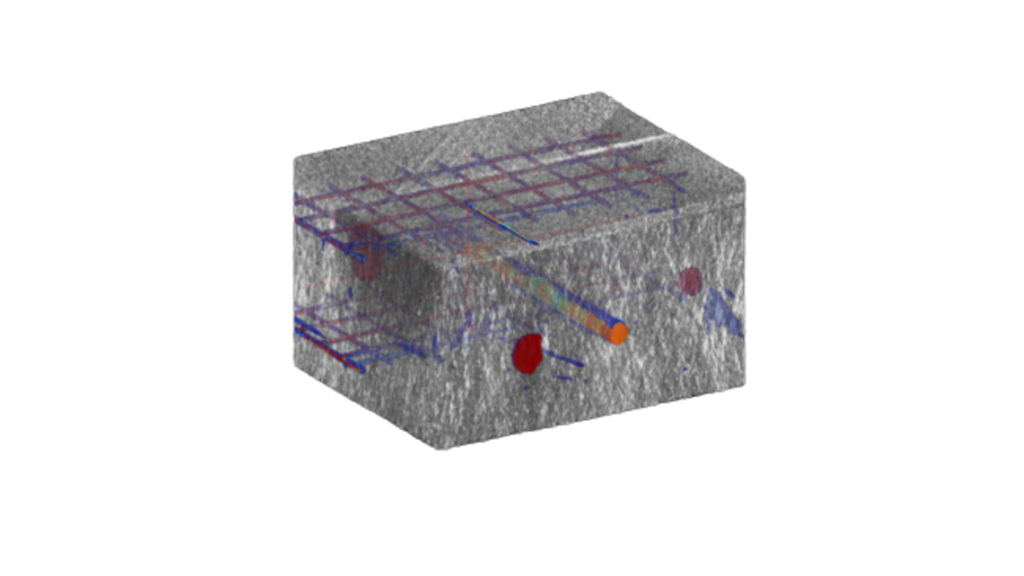

KI und Materialklassifikation in der Muonen Betoninspektion
Ein wesentlicher Bestandteil der Technologie ist nicht nur die Sensorik, sondern die Auswertung der Messdaten. Millionen einzelner Trajektorien müssen rekonstruiert, klassifiziert und interpretiert werden.
Machine Learning und KI unterstützen:
- Objekterkennung
- Materialklassifikation
- Rekonstruktion
- Analyse lokaler Dichteänderungen

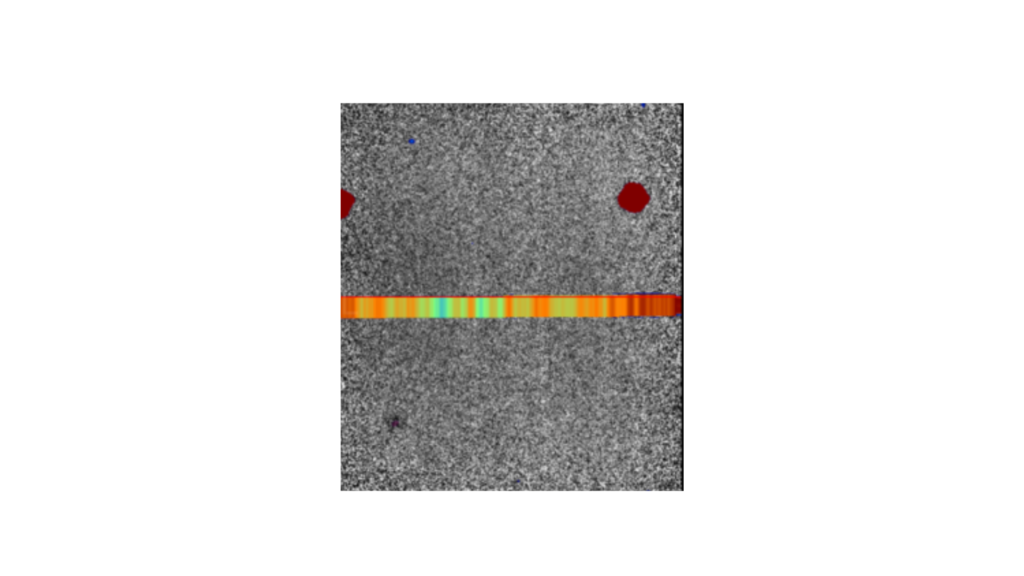

Spannkabel, Litzenbrüche und Korrosion erkennen
Ein Schwerpunkt der Folge war die Untersuchung von Spannbetonbauwerken und die Frage, ob Schäden innerhalb von Spannkabeln zerstörungsfrei erkannt werden können.
Nach Aussagen im Podcast analysiert G-Scan Veränderungen entlang eines Spannkabels über lokale Änderungen der Stahldichte. Unter bestimmten Randbedingungen könnten Hinweise erkannt werden auf:
- Verpressfehler
- Hohlräume
- Materialverluste
- Korrosion
- mögliche Litzenbrüche
Besonders diskutiert wurde die Frage, ob sich zurückgezogene Litzen nach einem Bruch sichtbar machen lassen.
Zum Thema Litzenbruch-Erkennung mittels akustischer Sensoren gibt es eine weitere Podcastfolge mit Gregor Schacht von Marx Krontal Partner: https://concrete-ly.com/elementor-2480/. Dadurch können Leser verschiedene Technologien zur Untersuchung von Spannbeton direkt vergleichen.
Wie läuft eine Messung in der Muonen Betoninspektion ab?

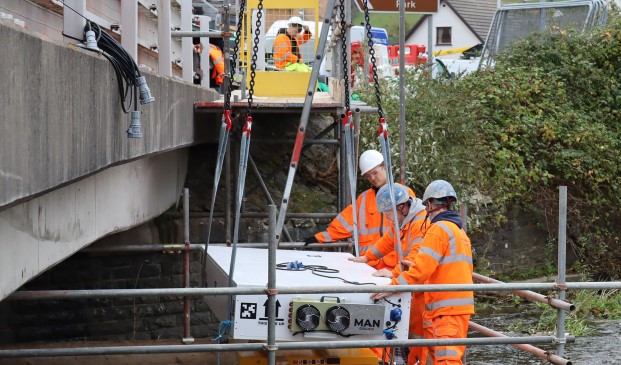

Die Messung erfolgt durch Sensorboxen, die oberhalb und unterhalb oder seitlich am Bauwerk installiert werden.
Im Podcast wurden einige konkrete Größenordnungen genannt:
- ungefähr 10.000 Muonen schiesse pro Minute und m² durch die Atmosphäre
- ungefähr 100 Millionen Muonen werden für eine detaillierte Messung benötigt. Hochauflösende Messungen dauert daher ungefähr 2 Wochen
- Messfläche etwa 2 m² pro Messkörper
Die Sensoren messen kontinuierlich den natürlichen Teilchenfluss und erfassen Position sowie Flugrichtung der Muonen.
Fazit
Die Muonen Betoninspektion ersetzt Verfahren wie GPR, Ultraschall oder Potentialfeldmessungen nicht. Vielmehr erweitert sie den Werkzeugkasten der Bauwerksdiagnostik – insbesondere bei komplexen, dicht bewehrten oder schwer zugänglichen Strukturen.
Der eigentliche Mehrwert entsteht, wenn Messdaten künftig mit BIM-Modellen, digitalen Zwillingen und Asset-Management-Systemen kombiniert werden. Dadurch könnten Infrastrukturbetreiber fundiertere Entscheidungen zur Erhaltung alternder Bauwerke treffen.
Literatur
- G‑Scan Homepage
Informationen zur Muonentomographie, Scannertechnologie und Anwendungsfällen im Bereich Infrastruktur und Brücken. - BAM – Muonentomographie für die Brückeninspektion
Gemeinsames Projekt von BAM und G-Scan zur Bewertung von Brückenbauwerken mittels Muonentomographie und Vergleich mit etablierten Prüfverfahren. - Niederleithinger et al. – Muon Tomography of the Interior of Reinforced Concrete Structures
Wissenschaftliche Publikation zur Anwendung von Muonentomographie zur Untersuchung von Stahlbetonbauwerken. - UK Research & Innovation – Muon Tomography for Assessing Bridge Structures
Forschungsprojekt zur Anwendung von Muonentomographie bei Brückenstrukturen und komplexen Infrastrukturbauteilen.
